Al margen un sello con el Escudo Nacional, que dice: Estados Unidos Mexicanos.- Secretaría de Energía.

EMILIANO PEDRAZA HINOJOSA, Presidente del Comité Consultivo Nacional de Normalización para la Preservación y Uso Racional de los Recursos Energéticos (CCNNPURRE) y Director General de la Comisión Nacional para el Uso Eficiente de la Energía, con fundamento en los Arts.: 33 fracc. X de la Ley Orgánica de la Administración Pública Federal; 1, 6, 7 fracc. VII, 10, 11 fraccs. IV y V y quinto transitorio de la Ley para el Aprovechamiento Sustentable de la Energía, 38 fracc. II, 40 fraccs. I, X y XII, 41, 44, 45, 46, 47 y 51 de la LFSMN; 28, 33 y 34 del Reglamento de la LFSMN; 3 fracc. VI inciso c), 33, 34 fraccs. XIX, XX, XXII, XXIII y XXV y 40 del RI de la SENER; expide la siguiente:

Que la Ley Orgánica de la Administración Pública Federal, define las facultades de la Secretaría de Energía, entre las que se encuentra la de expedir normas oficiales mexicanas que promueven la eficiencia del sector energético;

Que la LFSMN señala como una de las finalidades de las normas oficiales mexicanas el establecimiento de criterios y/o especificaciones que promuevan el mejoramiento del medio ambiente, la preservación de los recursos naturales y salvaguardar la seguridad al usuario;

Que habiéndose cumplido el procedimiento establecido en la LFSMN para la elaboración de proyectos de normas oficiales mexicanas, el Presidente del Comité Consultivo Nacional de Normalización para la Preservación y Uso Racional de los Recursos Energéticos, ordenó la publicación del PROY-NOM-003-ENER-2010, Eficiencia térmica de calentadores de agua para uso doméstico y comercial. Límites, método de prueba y etiquetado; lo que se realizó en el DOF el 1 de febrero de 2011, con el objeto de que los interesados presentaran sus comentarios al citado Comité Consultivo que lo propuso;

Que durante el plazo de 60 días naturales contados a partir de la fecha de publicación de dicho proyecto de NOM, la Manifestación de Impacto Regulatorio a que se refiere el Art. 45 de la LFSMN estuvo a disposición del público en general para su consulta; y que dentro del mismo plazo, los interesados presentaron comentarios sobre el contenido del citado proyecto de NOM, mismos que fueron analizados por el Comité, realizándose las modificaciones conducentes al proyecto de NOM. Las respuestas a los comentarios recibidos fueron publicadas en el DOF el 21 de julio de 2011;

Que la LFSMN establece que las normas oficiales mexicanas se constituyen como el instrumento idóneo para la prosecución de estos objetivos, se expide la siguiente:

0. Introducción
La elaboración de la presente NOM, responde a la necesidad de incrementar el ahorro de energía y la preservación de recursos energéticos; además de proteger al consumidor de productos de menor calidad que pudieran ingresar al mercado nacional.

1. Objetivo
Esta NOM establece los niveles mínimos de eficiencia térmica que deben cumplir los calentadores de agua para uso doméstico y comercial y el método de prueba que debe aplicarse para verificarlos.
Establece además los requisitos mínimos para información al público sobre los valores de eficiencia térmica de estos aparatos.

2. Campo de aplicación
Esta NOM se aplica a los calentadores de agua para uso doméstico y comercial, que se comercializan en los Estados Unidos Mexicanos, que utilicen gas licuado de petróleo o gas natural como combustible y que proporcionen únicamente agua caliente en fase líquida.
Los aparatos para calentamiento de agua con una carga térmica mayor de 108,0 kW y presiones absolutas máximas de trabajo de 600,0 kPa y temperaturas superiores a 360,15 K (87,0ºC) son considerados como calderas y no están comprendidos dentro del campo de aplicación de esta NOM. (Los aparatos que hayan sido fabricados o importados con anterioridad a la entrada en vigor de la NOM-003-ENER-2021, podrán comercializarse hasta agotar el inventario del producto. Para tal fin, se debe acreditar la evaluación de la conformidad en esta NOM, mediante un certificado vigente de cumplimiento expedido por un Organismo de Certificación para Producto. Los productos certificados por esta NOM que se encuentren en tránsito, de conformidad con el conocimiento de embarque correspondiente, podrán importarse hasta el vencimiento de su certificado; Art. SegundoTransitorio de la NOM-003-ENER-2021)

3. Referencias
La presente NOM se complementa con la siguiente norma vigente o la que la sustituya:
NOM-008-SCFI-2002 Sistema general de unidades de medida.

4. Definiciones
Para efectos de la presente NOM se establecen las definiciones siguientes:
4.1 Agua fría
Agua de alimentación al calentador que proviene de una fuente común de abastecimiento.
4.2 Calentador de agua
Aparato o equipo que está diseñado para calentar agua. Cuenta con una cámara de combustión, un cambiador de calor, un quemador y un piloto. Utiliza como combustible gas L.P. o gas natural, y puede tener un control de temperatura automático (termostato), control de encendido por presión, con aislamiento térmico.
4.3 Calentador de agua de almacenamiento
Aparato para calentar el agua contenida en un depósito de almacenamiento.
4.4 Calentador de agua instantáneo
Aparato para calentar agua de manera continua a una temperatura uniforme al paso del agua por un serpentín.
4.5 Calentador de agua de rápida recuperación
Aparato para calentar agua de manera continua a una temperatura uniforme, al paso del agua por uno o más intercambiadores de calor.
4.6 Calentador doméstico
Aparato para calentar agua con carga térmica máxima de 35,0 kW.
4.7 Calentador comercial
Aparato para calentar agua con carga térmica mayor de 35,0 kW hasta 108,0 kW.
4.8 Calor
Energía térmica en transición, transferida de un cuerpo o sistema a otro, a través de sus límites, debido a una diferencia de temperatura entre ellos.
4.9 Calor absorbido
Cantidad de calor aprovechado por el agua.
4.10 Calor liberado
Cantidad de calor proveniente de la combustión.
4.11 Cámara de combustión
Espacio del calentador en donde se lleva a cabo la combustión.
4.12 Capacidad térmica específica
Cantidad de calor necesaria para elevarle a una unidad de masa de cualquier sustancia un grado de temperatura.
4.13 Capacidad volumétrica (calentador de almacenamiento)
Cantidad de agua que el calentador es capaz de almacenar en su depósito, expresada en litros.
4.14 Carga térmica
Cantidad de calor que absorbe una determinada masa de agua en el calentador, para elevar su temperatura en un cierto intervalo.
4.15 Combustible
Material capaz de oxidarse rápidamente liberando energía en forma de calor y luz.
4.16 Combustión
Reacción de oxidación rápida de un combustible durante la cual se producen calor y luz como productos principales.
4.17 Condiciones ISO
Condiciones de referencia aceptadas internacionalmente
Presión: P = 101,325 kPa
Temperatura: T = 288,65 K (15,5°C)
4.18 Control de temperatura (termostato)
Dispositivo de control para abrir o cerrar el suministro de combustible al quemador, dependiendo de la temperatura del agua.
4.19 Difusor
Dispositivo que asegura y retarda la salida de los gases producidos por la combustión, evitando un tiro inverso y el exceso de tiro de la chimenea.
4.20 Eficiencia térmica
Es la relación existente entre el calor absorbido por el agua y el calor liberado por el combustible, expresado en por ciento.
4.21 Piloto
Dispositivo donde se produce una flama pequeña que se utiliza para encender el quemador.
4.22 Poder calorífico inferior
Es la diferencia entre el poder calorífico superior y la energía necesaria para evaporar toda la humedad presente en los gases de combustión residuales.
4.23 Poder calorífico superior
Cantidad de calor que produce una unidad de masa o de volumen de combustible durante su combustión. Considerando que la humedad residual presente se encuentra en fase líquida.
4.24 Quemador
Dispositivo que se utiliza para efectuar la mezcla aire-combustible y realizar la combustión, con el fin de aprovechar el calor liberado.
4.25 Serpentín
Tubo o arreglo de tubos y sus accesorios dentro del cual fluye el agua a calentar, y que se encuentra en contacto con la corriente de gases de combustión.

5. Símbolos y abreviaturas

a Densidad del agua (se considera igual a 1000 kg/m³).

cpa Capacidad térmica específica del agua, igual a 4186 J/kg°C para el intervalo de temperatura de 270,15 K a 360,15 K (-3 a 87°C).

Ef Eficiencia térmica del calentador (%).

Fp Factor de corrección por presión (adimensional).

Ft Factor de corrección por temperatura (adimensional).

i Iésimo componente del gas combustible.

ma Masa del agua (kg).

n Número de componentes del gas combustible.

Pbar Presión barométrica del lugar de prueba (Pa).

Pc Presión manométrica medida en la tubería de alimentación del gas combustible al calentador (Pa).

PCI Poder calorífico del gas combustible a condiciones ISO (J/m³).

PCIi Poder calorífico del iésimo componente del gas combustible a condiciones ISO (J/m³).

Piso Presión a condiciones ISO (101,325 kPa) a la que se reporta el PCIi.

qma Flujo másico del agua (kg/s).

qvc Flujo volumétrico del gas combustible (m³/s).

T1a Temperatura inicial del agua (°C).

T2a Temperatura final del agua (°C).

Tc Temperatura medida en la tubería de alimentación de gas combustible al calentador (K).

Tiso Temperatura a condiciones ISO (288,65 K) a la que se reporta el PCIi.

Va Volumen de agua calentada (m³).

Vc Volumen de gas combustible consumido (m³).

yi Fracción molar del iésimo componente del gas combustible (adimensional).

Instrumentos:

FQI = Totalizador indicador de flujo.

PI = Indicador de presión.

PC = Regulador de presión.

TI = Indicador de temperatura.

6. Clasificación
Los calentadores cubiertos por la presente NOM se clasifican de acuerdo a su carga térmica y funcionamiento como sigue:
6.1 De acuerdo a su carga térmica

· Calentador doméstico: cuya carga térmica máxima es de 35,0 kW.
· Calentador comercial: cuya carga térmica es mayor de 35,0 kW, hasta 108,0 kW.

6.2 De acuerdo a su funcionamiento

· Calentador de Almacenamiento
· Calentador de Rápida recuperación
· Calentador Instantáneo

7. Especificaciones
7.1 Eficiencia térmica
La eficiencia térmica de los calentadores cubiertos por esta NOM debe ser la indicada en la tabla 1, determinada como se indica en 9.67.2 Temperatura de agua caliente
La temperatura del agua caliente que se obtiene a la salida de los calentadores de agua para uso doméstico o comercial se muestra en la tabla 2.

(1) Sin flujo de agua hasta el corte del interruptor(es) por temperatura (termostato).

(2) Mayor que el agua de alimentación.

8. Muestreo
De acuerdo con el Art. 73 de la LFSMN, la Secretaría de Energía, a través de la Comisión Nacional para el Uso Eficiente de la Energía, establece el procedimiento para la evaluación de la conformidad correspondiente.

9. Métodos de prueba
9.1 Fundamento del método
El método directo de prueba para verificar la eficiencia térmica de los calentadores consiste fundamentalmente en calcular la fracción de la energía liberada por el combustible que es aprovechada por el agua para elevar su temperatura.
La carga térmica de los calentadores de almacenamiento domésticos y comerciales corresponde al calor necesario para elevar la temperatura del agua contenida en el depósito de almacenamiento hasta el punto de corte de combustible, y para los calentadores de rápida recuperación e instantáneos de tipo doméstico y comercial, es la cantidad de calor necesaria para elevar como mínimo 25 grados Kelvin (25ºC) la temperatura del agua suministrada al equipo durante su paso por éste.
9.2 Aparatos y equipo
Para realizar la prueba de eficiencia térmica de un calentador de agua para uso doméstico o comercial, de acuerdo a su funcionamiento, se debe contar como mínimo con la instrumentación y equipo instalados que se describen en la tabla 3 y cualesquiera de las tres opciones descritas en la tabla 4.
9.2.1 Instrumentación

Notas:
(1) Son aceptables los totalizadores indicadores de flujo graduados en m³/h, m³/min, m³/s, l/h, l/min, l/s, o su equivalente cuando cubran el intervalo especificado. Para el caso de calentadores comerciales, se debe utilizar un medidor adecuado al flujo máximo del equipo.
(2) Son aceptables los termómetros graduados en ºC, que cubran el intervalo especificado en la tabla 3. Para el caso de calentadores comerciales, se debe utilizar un medidor adecuado a la temperatura máxima del equipo.
(3) Es aceptable sustituir el totalizador indicador de flujo (FQI), para registrar la cantidad de agua calentada, por una báscula y recipientes de peso conocido.
(4) Necesario en caso de que no se conozca la presión atmosférica del lugar.
(5) La instalación debe permitir que el TI-2 pueda medir la temperatura del agua en el interior de un calentador de almacenamiento.9.2.2 Esquemas de la instalación

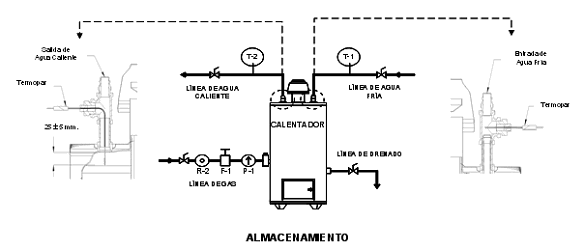

9.2.2.1 En la figura 1A se muestra el esquema de la instalación requerida para realizar la prueba de eficiencia térmica de los calentadores de almacenamiento:

Nota: Colocar (sumergir) el sensor de temperatura en posición horizontal o vertical a la salida del agua caliente a una distancia de 25 mm ± 5 mm medidos a partir de la parte inferior de la tapa superior del depósito del calentador. Para el caso del agua fría, colocar el sensor al paso del flujo de agua.
9.2.2.2 En la figura 2A se muestra el esquema de la instalación requerida para realizar la prueba de eficiencia térmica de los calentadores de rápida recuperación:
Nota: Colocar el sensor de temperatura en posición horizontal o vertical a la salida del agua caliente (conexión del niple o cople) a no más de 120 mm, para el caso del agua fría, el sensor se colocará al paso del flujo de agua.
9.2.2.3 En la figura 3A se muestra el esquema de la instalación requerida para realizar la prueba de eficiencia térmica de los calentadores instantáneos.
Nota: Colocar el sensor de temperatura en posición horizontal o vertical a la salida del agua caliente a no más de 120 mm, para el caso del agua fría, el sensor se colocará al paso del flujo de agua.
En las figuras 1A, 2A y 3A se muestra la instrumentación requerida de acuerdo a la tabla 3 del inciso 9.2.1.
9.3 Calentadores domésticos y comerciales de almacenamiento.
El procedimiento para la medición de la eficiencia térmica para calentadores tipo almacenamiento debe cubrir las siguientes etapas:
9.3.1 Etapa de preparación.

a) Instalar el calentador de acuerdo a la figura 1A.
b) Conectar el calentador a la línea de alimentación del agua fría y hacerle circular agua, para verificar que no existan fugas en las conexiones realizadas, durante la instalación.
c) Conectar el calentador a la línea de alimentación del gas combustible, y verificar que no existan fugas de gas en las conexiones realizadas, durante su instalación.
d) Encender el piloto del calentador, y ajustar a la presión que se indica en la tabla 5, de acuerdo al tipo de gas con el que se vaya a probar. Ya que se ajustó la presión apagar el piloto.

⁽¹⁾ Presión manométrica.
9.3.2 Etapa de precalentamiento.

a) Estabilizar la temperatura del agua fría dentro del calentador, aceptando una variación de 1ºC, como máximo, ya que se estabilizó se deja de hacer circular el agua, y se nivela el agua del calentador.
b) Encender el piloto.
c) Encender el (los) quemador(es), en este momento se comienza a registrar el tiempo, y se debe colocar la perilla del control de temperatura en el punto máximo.
d) Dejar que el agua se caliente, hasta que la válvula termostática cierre el flujo de gas hacia el quemador, en este momento se detiene el cronómetro.
e) Colocar las perillas de la válvula termostática en posición de apagado.

9.3.3 Etapa de prueba.

a) Se circula agua para estabilizar las temperaturas entre la entrada y la salida, permitiéndose una variación máxima de 2ºC.
b) Nivelar el agua del calentador, hasta su capacidad volumétrica máxima.
c) Encender el piloto.
d) Registrar las temperaturas de inicio del agua, la lectura inicial del medidor de gas, la lectura del termómetro que está en la línea de gas, y la lectura del barómetro.
e) Encender el (los) quemador(es), en este momento se comienza a registrar el tiempo, y se debe colocar la perilla del control de temperatura en el punto máximo.
f) En caso de contar con la opción A de la tabla 4, para el análisis del gas combustible se deben de empezar a hacer los análisis, desde el inicio de la prueba.
g) En el caso de que se emplee la opción C de la tabla 4, se tomará una muestra del gas combustible, al inicio de la prueba, otra muestra se tomará al término de la prueba, para que posteriormente sean analizadas por un tercero.
h) Dejar que el agua se caliente, hasta que la válvula termostática cierre el flujo del gas hacia el quemador en este momento se detiene el cronómetro.
i) Colocar las perillas de la válvula termostática en la posición de apagado.
j) Registrar la temperatura final, del agua en el drenado y por medio del termómetro que está dentro del calentador, la lectura final del medidor de gas, la lectura del termómetro que está en la línea de gas y la lectura del barómetro.
k) Vaciar el calentador por medio de la línea de drenado, en recipientes de peso conocido, para determinar el peso del agua calentada.
l) Con los datos registrados, obtener la eficiencia térmica, aplicando lo establecido en el punto 9.6.

9.3.4 Resultados.
El resultado de la eficiencia térmica debe ser como mínimo lo establecido en la tabla 1, de acuerdo a la capacidad del calentador, y nunca menor a lo establecido por el fabricante.
9.4 Calentadores domésticos y comerciales de rápida recuperación.
La prueba de eficiencia térmica de estos calentadores se debe realizar de acuerdo a la siguiente condición:
Con el flujo de agua que indica el fabricante del calentador, se debe obtener un incremento mínimo de temperatura de 25ºC, entre la temperatura del agua de entrada y la de salida.
9.4.1 Etapa de preparación.

a) Instalar el calentador de acuerdo a la figura 2A.
b) Conectar el calentador a la línea de alimentación del agua fría y hacerle circular el agua, para verificar que no existan fugas en las conexiones realizadas, durante la instalación.
c) Conectar el calentador a la línea de alimentación del gas combustible, y verificar que no existan fugas en las conexiones realizadas, durante la instalación.
d) Encender el piloto del calentador, y ajustar a la presión que se indica en la tabla 5, de acuerdo al tipo de gas con el que se vaya a probar. Ya que se ajustó la presión apagar el piloto.

9.4.2 Etapa de precalentamiento.

a) Estabilizar la temperatura del agua fría dentro del calentador, aceptando una variación de 1ºC, como máximo, además de ajustar el flujo de agua de acuerdo a lo indicado por el fabricante del calentador.
b) Encender el piloto.
c) Encender el (los) quemador(es), en este momento se comienza a registrar el tiempo, y se debe colocar la perilla del control de temperatura en el punto máximo.
d) Dejar que el agua se caliente, hasta que se alcance una estabilización en el incremento de la temperatura, el cual debe ser como mínimo de 25ºC.

9.4.3 Etapa de prueba.

a) Iniciar el periodo de prueba, de 30 minutos.
b) Registrar la presión barométrica inicial del lugar de prueba, así como la temperatura del agua en la salida del calentador, en la entrada del calentador, registrar también la lectura del termómetro que está en la línea del gas y la lectura inicial del medidor de gas, en este momento se iniciará a tomar el tiempo.
c) En caso de que se tenga medidor para agua, se debe registrar la lectura inicial, en el momento en que se empieza a registrar el tiempo.
d) En caso de que no se tenga el medidor de agua, se debe empezar a recolectar el agua, en recipientes de peso conocido, y se debe ir registrando el peso del agua calentada durante los 30 minutos de prueba.
e) En el caso de contar con la opción A de la tabla 4, para el análisis del gas combustible se deben de empezar a hacer los análisis, desde el inicio de la prueba.
f) En caso de que se emplee la opción C de la tabla 4, se tomará una muestra del gas combustible, al inicio de la prueba, y una última al término de la prueba, para que posteriormente sean analizadas por un tercero.
g) A los cuatro minutos de iniciada la prueba se deben registrar los siguientes datos; temperatura del agua en la entrada y en la salida, temperatura del gas combustible en la línea, todos estos datos se deben ir registrando cada 5 minutos, hasta el final de la prueba.
h) Apagar el calentador.
i) Con los datos registrados, obtener la eficiencia térmica, aplicando lo establecido en el punto 9.6.

9.4.4 Resultados.
El resultado de la eficiencia térmica debe ser como mínimo lo establecido en la tabla 1, de acuerdo a la capacidad del calentador, y nunca menor a lo establecido por el fabricante. Además de cumplir con el incremento mínimo de temperatura de 25ºC, sobre la temperatura del agua en la entrada del calentador, con el flujo de agua que indica el fabricante.
9.5 Calentadores domésticos y comerciales instantáneos.
La prueba de Eficiencia Térmica de estos calentadores se debe realizar de acuerdo a la siguiente condición:
Con la presión de alimentación de agua mínima, de apertura de la válvula, que indica el fabricante del calentador, se debe de obtener un incremento mínimo de temperatura de 25ºC, entre la temperatura del agua de entrada y la de salida, además del flujo de agua que se especifica.
9.5.1 Etapa de preparación.

a) Instalar el calentador de acuerdo a la figura 3A.
b) Conectar el calentador a la línea de alimentación del agua fría y hacerle circular el agua, para verificar que no existan fugas en las conexiones realizadas, durante la instalación.
c) Conectar el calentador a la línea de alimentación del gas combustible, y verificar que no existan fugas en las conexiones realizadas, durante la instalación.
d) Encender el piloto del calentador, y ajustar a la presión que se indica en la tabla 5, de acuerdo al tipo de gas con el que se vaya a probar. Ya que se ajustó la presión apagar el piloto.

9.5.2 Etapa de precalentamiento.

a) Encender el piloto.
b) Poner las perillas de los controles de este tipo de calentadores en la posición de encendido, para que el paso de agua permita el encendido de los quemadores.
c) Permitir el flujo de agua fría hacia el calentador, regulando a la presión que indica el fabricante, la prueba se efectuará bajo esta condición.
d) Si el calentador enciende a una presión de alimentación de agua menor de 19,0 kPa (200 g/cm² ), y a la presión que enciende da el incremento de temperatura mayor o igual a 25ºC y el flujo de agua mínimo según lo indicado por el fabricante, la prueba se efectuará bajo esta condición.
e) Pero si el calentador no da el incremento de temperatura mayor o igual a 25ºC y el flujo de agua mínimo según lo indicado por el fabricante, se incrementa la presión hasta que nos proporcione las condiciones antes citadas, sin rebasar la presión de 350 g/cm².
f) Si aún en la condición e) no ha proporcionado las condiciones antes citadas, se ajustará la presión de alimentación de agua a la que indica el fabricante y se empezará a ajustar los controles de flujo de agua así como las de gas hasta obtener la condición del incremento de temperatura y el flujo de agua según lo indicado por el fabricante.
g) Dejar que el agua se caliente, hasta que se alcance una estabilización en el incremento de la temperatura, el cual debe ser como mínimo de 25ºC.

9.5.3 Etapa de prueba.

a) Iniciar el periodo de prueba de 30 minutos, si el calentador cuenta con dispositivo de corte de seguridad por tiempo, se desconectará de acuerdo a las instrucciones del fabricante, para permitir la continuidad de la prueba.
b) Registrar la presión barométrica inicial del lugar de prueba, así como la temperatura del agua en la entrada del calentador, en la salida del calentador, registrar también la lectura del termómetro que está en la línea del gas y la lectura inicial del medidor de gas, en este momento se iniciará a tomar el tiempo.
c) En caso de que se tenga medidor para agua, se debe registrar la lectura inicial, en el momento en que se empieza a registrar el tiempo.
d) En caso de que no se tenga el medidor de agua, se debe empezar a recolectar el agua, en recipientes de peso conocido, y se debe ir registrando el peso del agua calentada durante los 30 minutos de prueba.
e) En el caso de contar con la opción A de la tabla 4, para el análisis del gas combustible se deben de empezar a hacer los análisis, desde el inicio de la prueba.
f) En caso de que se emplee la opción C de la tabla 4, se tomará una muestra del gas combustible, al inicio de la prueba, otra muestra se tomará al término de la prueba para que posteriormente sean analizadas por un tercero.
g) A los cuatro minutos de iniciada la prueba se deben registrar los siguientes datos; temperatura del agua en la salida y en la entrada, temperatura del gas combustible en la línea y la presión de la línea del gas, todos estos datos se deben ir registrando cada 5 minutos, hasta el final de la prueba.
h) Apagar el calentador.
i) Con los datos registrados, obtener la eficiencia térmica, aplicando lo establecido en el punto 9.6.

9.5.4 Resultados.
El resultado de la eficiencia térmica debe ser como mínimo lo establecido en la tabla 1, de acuerdo a la capacidad del calentador, y nunca menor a lo establecido por el fabricante. Además de cumplir con el incremento mínimo de temperatura de 25ºC, sobre la temperatura del agua en la entrada del calentador, con el flujo de agua que indica el fabricante.
En el caso de que el medidor de flujo de combustible se haya calibrado a condiciones preestablecidas, se deben asignar esos valores a las variables Pc y Tc, respectivamente.
El cálculo del poder calorífico inferior se hace de acuerdo a la composición del combustible obtenido en su análisis, utilizando la siguiente fórmula:10. Marcado
En la placa o etiqueta con que cuentan los calentadores debe señalarse que la eficiencia térmica mínima debe ser mayor o igual al indicado en la tabla 1, con base al poder calorífico inferior (PCI), y su carga térmica (kW).

11. Etiquetado
Los calentadores objeto de esta NOM que se comercialicen en los Estados Unidos Mexicanos deben llevar una etiqueta que proporcione a los usuarios una relación de la energía térmica que consume este producto, con la cual se pueda comparar con otros de su misma carga térmica, funcionamiento y capacidad.
11.1 Permanencia.
La etiqueta debe ir adherida o colocada en el producto ya sea por medio de un engomado, o en su defecto por medio de un cordón, en cuyo caso, la etiqueta debe tener la rigidez suficiente para que no se flexione por su propio peso. En cualquiera de los casos no debe removerse del producto hasta después de que éste haya sido adquirido por el consumidor final.
11.2 Ubicación.
La etiqueta debe estar ubicada en un área de exhibición del producto visible al consumidor.
11.3 Información.
La etiqueta de eficiencia térmica de calentadores debe contener la información que se lista a continuación:
Nota: El tipo de fuente puede ser Arial o Helvética.
11.3.1 La leyenda "EFICIENCIA ENERGETICA", en tipo negrita.
11.3.2 La leyenda "Eficiencia Térmica", en tipo normal.
11.3.3 La leyenda "Determinado como se establece en la NOM-003-ENER-2011", en tipo normal.
11.3.4 La leyenda "Marca(s)": seguida del nombre y/o marca(s) registrada(s) del fabricante, en tipo normal.
11.3.5 La leyenda "Modelo(s)": seguida del modelo(s) del calentador, en tipo normal.
11.3.6 La leyenda "Carga Térmica": seguida de la carga térmica, según 6.1., en tipo normal.
11.3.7 La leyenda "Funcionamiento" según 6.2, en tipo normal.
11.3.8 La leyenda "Capacidad" seguida de la capacidad de los calentadores, en tipo normal.
11.3.9 La leyenda "Eficiencia Térmica Mínima (%)", en tipo normal, seguida del límite de la eficiencia térmica mínima que corresponde al calentador, según 7.1, en tipo negrita.
11.3.10 La leyenda "Eficiencia Térmica del Producto (%)", en tipo normal, seguida de la Eficiencia del Calentador de agua para uso doméstico o comercial, determinado por la presente Norma, en tipo negrita.
11.3.11 La leyenda "Compare la eficiencia térmica de este equipo, con otros similar funcionamiento antes de comprar", en tipo negrita.
11.3.12 La leyenda "Eficiencia térmica adicional" colocada de manera horizontal, en tipo negrita.
11.3.13 Una barra horizontal de 8 cm ± 0,5 cm de tonos crecientes, del claro hasta el negro, indicando el por ciento de ahorro de energía, del 0% al 50%.
Abajo de la barra en 0% debe colocarse la leyenda "menor eficiencia", en tipo negrita y abajo de la barra en 50% debe colocarse la leyenda "mayor eficiencia", en tipo negrita.
11.3.14 La leyenda "Eficiencia adicional de este producto", en tipo normal.
11.3.15 Una flecha con el porcentaje de ahorro de energía que tiene el calentador de agua, obtenido con el siguiente cálculo, en negrita:
Eficiencia térmica adicional = Eficiencia térmica del producto - Eficiencia térmica mínima
Esta flecha debe colocarse de tal manera que coincidan su punta y los tonos de la barra que descritos en los incisos anteriores en el punto en que el ahorro de energía se represente gráficamente.
11.3.16 La leyenda "IMPORTANTE:", en tipo negrita, la leyenda "El sustento de la eficiencia térmica efectiva del producto dependerá de la calidad del gas combustible, el mantenimiento preventivo y localización del producto", en tipo normal.
11.3.17 La leyenda “La etiqueta no debe retirarse del producto hasta que haya sido adquirido por el consumidor final", en tipo normal.
11.4 Dimensiones.
Las dimensiones de la etiqueta son las siguientes:11.5 Distribución de la información y colores.
La información debe distribuirse como se muestra en la figura 3, que presenta un ejemplo de etiqueta.
11.6 Distribución de los colores:
Toda la información descrita en el inciso 11.3, así como las líneas y contorno de la flecha debe ser de color negro.
El contorno de la etiqueta debe ser sombreado.
El resto de la etiqueta debe ser de color amarillo.

12. Vigilancia
La SENER y la PROFECO conforme a sus atribuciones y en el ámbito de sus respectivas competencias, son las autoridades que están a cargo de vigilar el cumplimiento de la presente NOM.

13. Bibliografía
LFSMN, publicada en el DOF el 1 de julio de 1992.
Reglamento de la LFSMN, publicado en el DOF el 14 de enero de 1999.
NMX-Z-13-1977, Guía para la redacción, estructuración y presentación de las normas oficiales mexicanas.
ANSI-Z21.10.1/2009, "Gas Waters Heaters. Volume I. Storage Water Heaters with Input Ratings of 75 000 BTU per Hour or Less".
ANSI-Z21.10.3/2004, "Gas Waters Heaters. Volume III. Circulating tank, instantaneous and large automatic Storage Water Heaters".

14. Concordancia con normas internacionales
Esta NOM no concuerda con ninguna norma internacional, por no existir referencia alguna en el momento de su elaboración

15. Transitorios
PRIMERO. La presente NOM, una vez publicada en el DOF y a su entrada en vigor, cancelará y sustituirá a la NOM-003-ENER-2000, Eficiencia térmica de calentadores de agua para uso doméstico y comercial. Límites, método de prueba y etiquetado, que fue publicada en el DOF el 1 de septiembre de 2000.
Segundo. La presente NOM entrará en vigor 90 días naturales después de su publicación en el DOF y a partir de esta fecha todos los calentadores comprendidos en el Campo de Aplicación de esta NOM, serán certificados con base a la misma.
Tercero. Los calentadores con certificado de cumplimiento con la NOM-003-ENER-2000, expedido por los organismos de certificación acreditados y aprobados antes de esta fecha, podrán ser comercializados como máximo hasta el término de su vigencia estipulada en el mismo.
Cuarto. No es necesario esperar el vencimiento del certificado de cumplimiento con la NOM-003-ENER-2000 para obtener el certificado de cumplimiento con la NOM-003-ENER-2011, si así le interesa al comercializador.
Sufragio Efectivo. No Reelección.
México, D.F., a 5 de agosto de 2011.- El Presidente del Comité Consultivo Nacional de Normalización para la Preservación y Uso Racional de los Recursos Energéticos (CCNNPURRE) y Director General de la Comisión Nacional para el Uso Eficiente de la Energía, Emiliano Pedraza Hinojosa.- Rúbrica.

NOTA:

Esta NOM publicada el 09/VIII/2011quedo cancelada y sustituida por la NOM-003-ENER-2021, a partir del 14/marzo/2022 (Art. SextoTransitorio de la NOM-003-ENER-2021). Los aparatos comprendidos dentro del campo de aplicación de la NOM-003-ENER-2021que hayan sido fabricados o importados con anterioridad a su entrada en vigor, podrán comercializarse hasta agotar el inventario del producto; acreditando la evaluación de la conformidad en la NOM-003-ENER-2011, mediante un certificado vigente de cumplimiento expedido por un Organismo de Certificación para Producto. Los productos certificados por esta NOM que se encuentren en tránsito, de conformidad con el conocimiento de embarque correspondiente, podrán importarse hasta el vencimiento de su certificado (Art. SegundoTransitorio de la NOM-003-ENER-2021). Los certificados de conformidad vigentes con esta NOM que hayan sido emitidos con anterioridad a la fecha de entrada en vigor de la NOM-003-ENER-2021, continuarán vigentes hasta la fecha de su vencimiento (Art. TerceroTransitorio de la NOM-003-ENER-2021). Si es de interés del comercializador, podrá obtenerse un certificado de cumplimiento con la NOM-003-ENER-2021, una vez publicado como NOM definitiva y a su entrada en vigor; sin necesidad de esperar el vencimiento del certificado de cumplimiento con la NOM-003-ENER-2011 (Art. CuartoTransitorio de la NOM-003-ENER-2021). Los laboratorios de pruebas y los organismos de certificación para producto podrán iniciar los trámites de acreditación y aprobación en la NOM-003-ENER-2021, a partir del día siguiente a la fecha de su publicación como NOM definitiva en el DOF. La aprobación que al efecto emita la Comisión Nacional para el Uso Eficiente de la Energía surtirá efectos hasta la entrada en vigor de la misma (Art. QuintoTransitorio de la NOM-003-ENER-2021).

Temperatura: ºC = K - 273,15
